Как сделать ворота из профнастила своими руками?

Строительство

Хотите сделать ворота из профнастила своими руками? Тогда вам понадобится подробное руководство и инструкции. Ниже вы узнаете о том, как подготовиться к работам, какой выбрать профилированный лист, на какой конструкции остановить внимание, и какие инструменты стоит подготовить перед началом работ. Вас ждет полезный материал по сборке и монтажу распашных ворот из профнастила с фото и видео.

Виды ворот

Ворота из профлиста сегодня изготавливаются в большом многообразии видов, поэтому, если вы считали, что это скучная металлическая конструкция – только посмотрите, сколько видов ворот можно сделать из одного лишь материала. Основное отличие, конечно, в механизме открывания, но и внешне такие конструкции также могут отличаться.

Виды ворот из профнастила

Распашные ворота

Распашные ворота из профнастила чаще востребованы в объектах промышленности, производства или строительства. Также они становятся выбором фермеров, т.к. удовлетворяют нужды сельского хозяйства, как по простоте монтажа, так и по стоимости. И, конечно же, такие ворота популярны в частном секторе и дачных кооперативах.

Распашные ворота из профнастила

Представляют собой опоры, на которые при помощи петель или подшипников закреплены 2 створки, которые распахиваются внутрь или наружу. По центру въезда монтирован ограничитель, в который створки упираются, когда закрыты. Способ защиты, как правило, замок, а в открытом положении может использоваться пружинный фиксатор или простой колышек.

Распашные ворота относительно просто изготовить своими руками, они надежны и доступны по цене и в них можно легко встроить калитку с замком.  Из минусов конструкции лишь то, что нужно обязательно позаботиться о свободном пространстве, которое необходимо на полное открывание створок.

Автоматические (раздвижные)

Автоматику сегодня выбирают все чаще, особенно владельцы частных домов и строительных объектов. И не зря, ведь в таких конструкциях раздвижных въездных ворот максимум преимуществ:

  • въехать или выехать можно в любую погоду, не покидая авто;
  • закрывать или открывать ворота также не приходится вручную – все происходит «автоматом»;
  • выбор среди массы модификаций – автоматическими могут быть как распашные, так и раздвижные варианты;
  • если автоматикой оснащаются подъемные или откатные ворота, нет необходимости расчищать заезд от снега;
  • легкость в использовании – разберется даже ребенок;
  • максимальная защита от проникновения.

Автоматические ворота из профнастилаПример автоматических ворот из профнастила

Секционные ворота

Это ворота, которые позволяют заезжать разному виду автомобилей: от небольшого городского авто до грузового транспорта. В таких воротах, как правило, предусмотрены 3 секции, две из которых рассчитаны на проезд легковых авто, а третья открывается, когда необходим въезд грузовой машины.

Со встроенной калиткой

Такие ворота экономят место и конструкция актуальна как раз для распашных (в самой створке), раздвижных (в любом удобном месте) и секционных ворот (третья секция).

Ворота из профнастила со встроенной калиткой

Вид металлопрофиля

Перед тем, как сделать металлические ворота из профнастила своими руками, определитесь для начала с видом металлического профиля. В первую очередь нужно понимать маркировку. Сегодня профиль из металла делится на такие группы:

  • Н – несущий. Используется как кровля или перекрытие, из него можно возводить постройки: ангары, сараи или гаражи. В качестве основы для ворот тип Н – один из самых долговечных и прочных, в сравнении с аналогами.
  • С – стеновой. Им не только обшивают фасады, но и используют в качестве ограждений – в этом случае нужно ориентироваться на высоту волны от 10 мм.
  • НС – несуще-стеновой. Комбинированный вариант – подходит для кровли хозпостроек, изготовления козырьков или заборов. Толщина – до 0,8 мм.
  • МП – металлополимерный. Может дополнительно маркироваться как A, B или R. Первые две модификации идеальны для ворот, а МП-R подходят для кровли.

Виды металлопрофиля для ворот

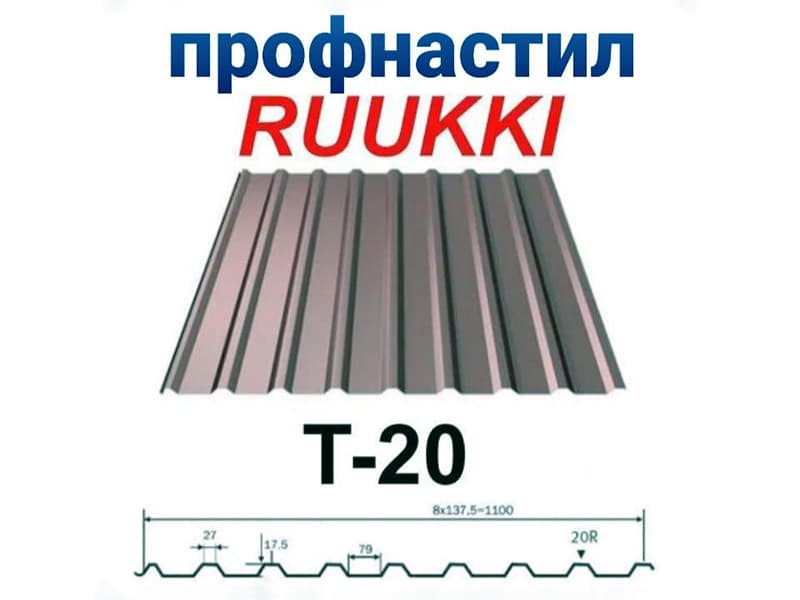

Важно! Некоторые бренды, например, Ruukki, могут маркировать профлисты по-другому. Так, можно встретить обозначения Т-15, Т-20 или Т-35, где первый вариант – фасадный, второй фасадный и кровельный, а третий – исключительно для кровли.

Профнастил от компании Ruukki

Также перед тем, как сделать ворота и калитку из профнастила своими руками, стоит определиться с типом покрытия. Это может быть:

  • Алюцинк (маркируется как АЦ или AL ZN). Сплав двух металлов с высокими антикоррозионными свойствами. Покрытие из алюмоцинка для ворот
  • Электролитическое цинковое покрытие – ЭОЦП. Хорошо защищает листы от условий внешней среды и повреждений. Минус в слабых защитных свойствах из-за недостаточной толщины слоя.
  • Акрил (маркируется как АК). Лакокрасочная смесь, один из популярных вариантов среди покупателей. Преимущество в богатом выборе расцветок, но вот стойкость к повреждениям хромает, да и покрытие может начать выцветать уже спустя пару лет после монтажа. Акриловое покрытие для профнастила

Еще профлист может отличаться высотой гофры – ее в маркировке вы определите по цифре, которая идет сразу после основного указателя о предназначении материала. От высоты зависит жесткость, поэтому несущие варианты имеют большую высоту, чем кровельные или стеновые. Универсальный вариант – НС20.

Отличие высоты гофры в профнастиле

Для ворот стоит ориентироваться на высоту гофры от 17 мм и выше.

Как выбрать материал для ворот?

Если вы уже определились с типом профильного металла для будущих ворот, осталось позаботиться о других материалах. Ориентируйтесь на такой список:

  • собственно, профлист;
  • профильная труба (40*20, 60*40);
  • саморезы по металлу, винты и заклепки;
  • покрытие с антикоррозионными свойствами (грунт или краска);
  • опоры – в виде круглых труб, диаметром от 76 мм или профильных труб 80*80 мм;
  • цементно-песчаная смесь;
  • декор для опор или заглушки;
  • петли или роликовый механизм;
  • фурнитура – ручки, задвижки и замки, различные фиксаторы.

Материалы для изготовления ворот из профнастила

То, сколько вам понадобится тех или иных материалов, зависит исключительно от размера ворот – рекомендуем делать полный просчет уже после разметки чертежей.

Инструменты: что понадобится?

Если вам предстоит монтаж ворот из профнастила своими руками, запастись необходимо не только материалами, но инструментами. Если вы заядлый домашний умелец, то большинство приспособлений у вас найдется. Итак, вам понадобятся:

  • Шуруповерт, дрель (или дрель-шуруповерт) и УШМ (болгарка).
  • Расходники в виде отрезных и шлифовальных дисков, электродов для сварки или проволока, а также мел или другой инвентарь для разметки.
  • Сварочный инвертор.
  • Инструмент для измерений и разметки: угломер, измерительная лента (рулетка) и линейка из металла.
  • Земляной бур и лопаты (если предполагается установка опор, и они не смонтированы заранее).
  • Слесарный инструмент, который понадобится при монтаже замков, ручек и прочей фурнитуры.
  • Заклепочник.
  • Метчик, вороток.
  • Клинья для фиксации.
  • Кисточка для покраски, растворитель.

Инструменты для монтажа ворот из профнастила

Важно! Также рекомендуем использовать все необходимые СИЗ (средства индивидуальной защиты): а это маска сварщика, очки, наушники, перчатки, защитная одежда и т.д.

Перед началом работ рекомендуем просмотреть видео от профессионалов:

Пошаговое изготовление и установка ворот из профнастила

Итак, вы решили приступить к самостоятельному изготовлению ворот, а основным материалом выбрали профнастил. Важно действовать по четкой инструкции, чтобы конструкция получилась красивой, прочной, надежной, функциональной и долговечной.

Шаг 1: Чертеж, расчет материалов

Вначале стоит окончательно определиться с типом, чтобы составить правильный чертеж ворот. Что должно быть на чертеже:

  • Просчитайте габариты рамы (учитывайте толщину профильных труб).
  • Спланируйте расположение усилительных перекладин в раме, которые выступят ребрами жесткости будущей конструкции.
  • Если планируется встроенная калитка, обозначьте ее месторасположение на полотне.
  • Предусмотрите рамки в местах расположения смотрового окна (если таковое предусмотрено), камер видеонаблюдения и т.п.
  • Укажите места крепежа замков, петель, роликовых опор, ручек и прочих составляющих.
  • Отобразите в эскизе места, в которых будут установлены шпингалеты и ограничители.

Чертеж для монтажа ворот из профнастила

Материалы рассчитайте, исходя из составленного вами чертежа.

Шаг 2: Установка опор

Если вы заранее не позаботились о стойках, то вас ждет такой фронт работ:

  1. Необходимо пробурить лунки в местах установки опор. Глубина бурения – от 1 до 2 метров. Если высота ворот не будет превышать 2 метра, то достаточно заглубить опоры на 1,5 метра. Для высоких ворот от 2,5 метров, обеспечьте усиленную конструкцию с фундаментом.
  2. Далее нужно установить опоры в земляные отверстия, предварительно приварив ограничители, так называемые «пятки». Рекомендуем уложить по краям ямы рубероид или полиэтилен, чтобы цемент не смешивался с грунтом.
  3. Залейте столбики бетонным раствором на 2/3 глубины, а оставшуюся пустоту засыпьте песком в качестве бута.
  4. Песку необходимо уплотнение, для чего нужно поливать его водой в течение 48 часов. Ворота можно монтировать спустя 4 дня от установки опор.

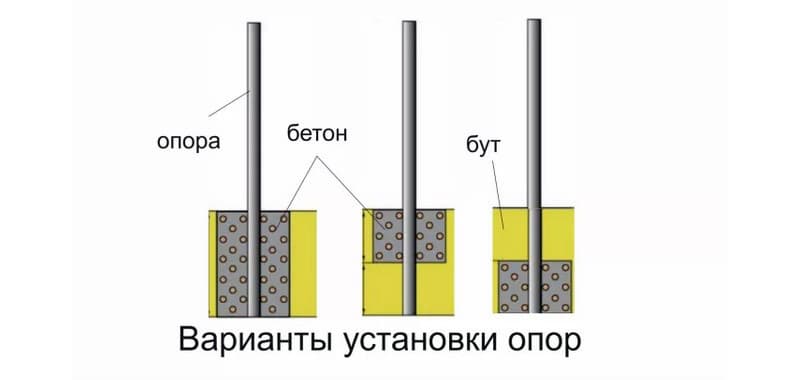

Установка опор для монтажа ворот из профнастила

Шаг 3: Каркас

Классическая рама изготавливается из профилированной трубы 60*40 (толщина 2 мм). Сварить трубы необходимо строго под углом в 90 градусов – для этого обязательно применяйте угломер. Если каркас перекосится (образуется «винт»), то это усложнит дальнейший монтаж и использование готовых ворот.

Изготовление каркаса для ворот из профнастила

Свариваем каркас

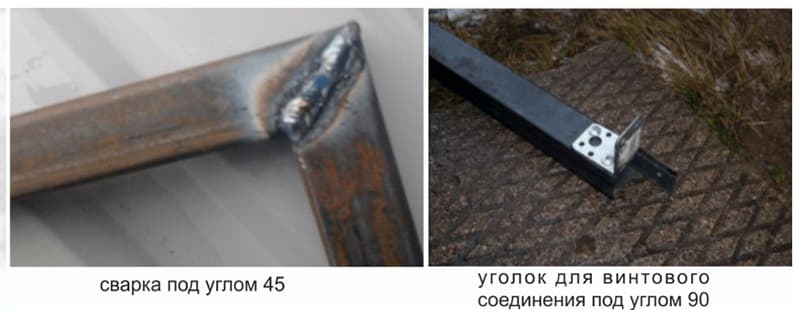

Сварка периметра происходит стыковкой края труб под 45 градусов или встык под прямым углом. Чтобы упростить задачу, трубу лучше не пилить на 2 части, а вырезать из нее уголок, затем согнуть и сварить. В шлифовке сварные швы не нуждаются.

Как сваривать каркас для ворот из профнастила

На заметку! Можно обойтись без сварочных работ, скрепив трубы уголками и винтами, но это существенно снизит жесткость конструкции.

Свариваем угол каркаса

Чтобы максимально повысить жесткость конструкции, нужно установить перемычки (обрешетку). Можно усилить рамы металлическими пластинами или трубами.

Если вы планируете облицовку только с внешней стороны ворот, то для жесткости необходимы перемычки, которые делят раму на равные секторы по 0,5 квадратных метра. А при двухсторонней облицовке, площадь секторов между перемычками может быть в 1-2 «квадрата». Перемычки привариваются встык к раме, а швы шлифуются, чтобы вывести их в плоскость труб.

Сваривание углов каркаса для ворот из профнастила

Важно! Не переборщите с перекладинами, чтобы створки не провисли под общей тяжестью ворот.

Количество перекладин на каркасе ворот из профнастила

Шаг 4: Замки, петли, фурнитура

Перед монтажом профиля из металла на каркас, необходимо позаботиться об установке крепежей или заранее подготовить посадочные места различных соединений разъемного типа. Если монтаж ведется по скрытому типу (под листом металла), то петли и замки нужно установить сразу. Если же фурнитура будет располагаться снаружи или в вырезах, то перед тем, как монтировать профлисты, все закрепленные элементы необходимо снять. А точки крепления следует отметить по видимой стороне каркаса. Вся фурнитура устанавливается на винтовых соединениях.

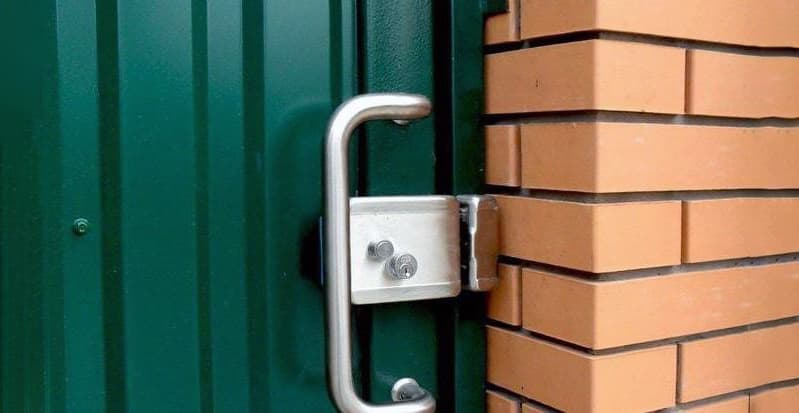

Обычно при изготовлении въездных ворот своими руками используют накладные или врезные замки, иногда электромагнитные или другие варианты.

Замок для ворот из профнастила

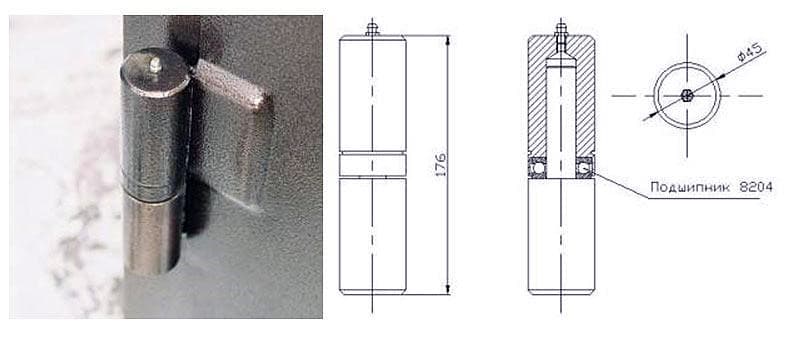

Что касается петель, то их конструкция должна учитывать массу и габариты будущих ворот. Легкие распашные ворота устанавливаются на 2 петли (для каждой створки). Ограничители ставятся на опоры, а те места, где предусмотрено касание ворот, оснащаются жесткими пластинами из металла.

Петли для распашных ворот из профнастила

Шаг 5: Крепеж распашных ворот

Когда каркас полностью готов, а петли установлены, нужно зафиксировать соединение с опорами. Разметьте места, к которым будут крепиться петли и просверлите отверстия, в которых также нужно нарезать резьбу. Петли к опорам могут быть приварены.

Крепеж распашных ворот из профнастила

Внимание! После крепления, как каркас, так и петли, необходимо покрыть антикоррозионным составом (краской).

Шаг 6: Монтаж профилированного листа

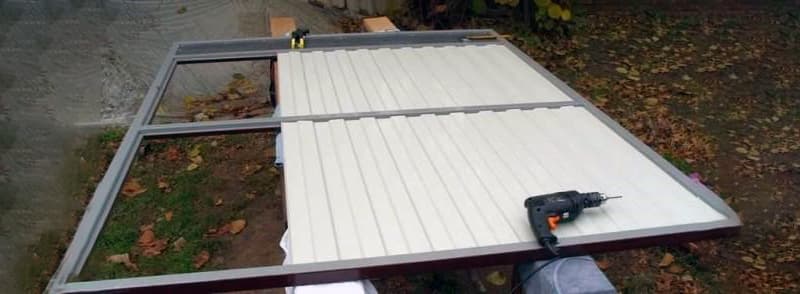

Перед монтажом профнастил необходимо раскроить (разрезать болгаркой с помощью отрезного круга по металлу или распилить электролобзиком с пильным полотном по металлу). Внутри рамы лист режется на 2-3 мм меньше, чем внутренний периметр, после вырезаются места, в которых будут прикручены петли, замки, стойки и т.д.

Монтаж профилированного листа при изготовлении ворот

Когда мы делаем ворота, профлист на каркас крепится исключительно шурупами (саморезами по металлу). Шурупы необходимо вкручивать в нижнюю волну с чередованием через одну.

Между собой профилированные листы стыкаются внахлест, а места стыка фиксируются заклепками. Планка, которая перекрывает щель между створками, крепится также при помощи саморезов (предварительно окрасьте эту деталь).

Стыковка профилированных листов при монтаже ворот

Шаг 7: Автоматика (по желанию)

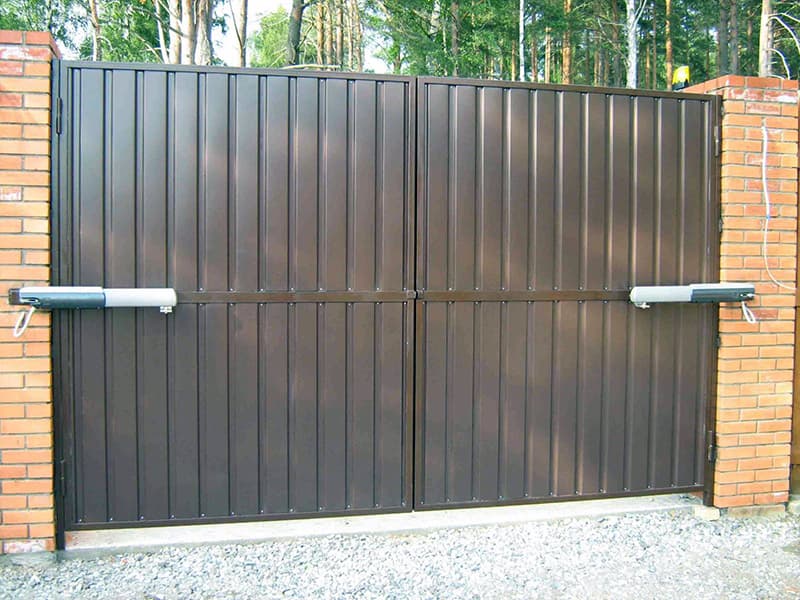

Установка автоматики на ворота из профнастила

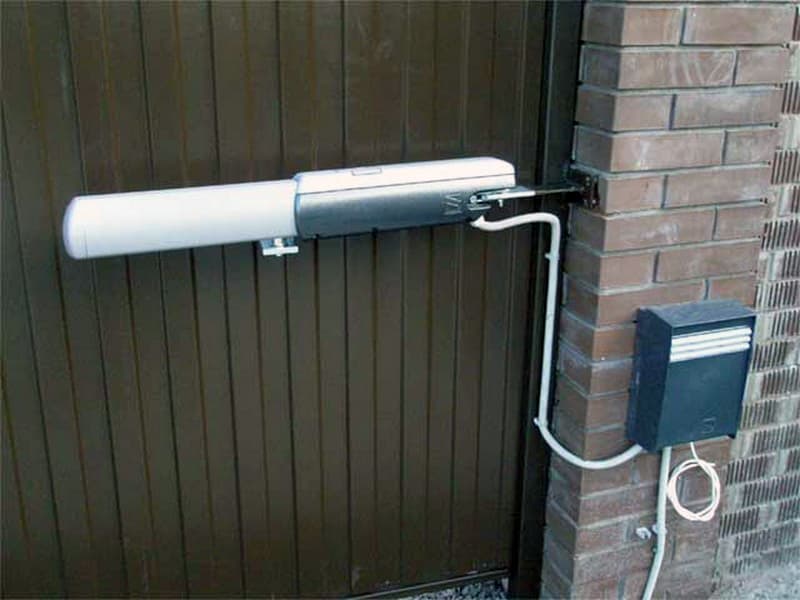

Если вы хотите оборудовать привод и автоматически управлять распашными воротами, то используйте готовые автоматические блоки – вы сможете приобрести их в специализированных магазинах, в интернете или же сделать на заказ. Механические элементы привода нужно установить на каркас. В раме должны быть предусмотрены места крепления, а вот стыковку с металлопрофилем нужно выполнять так же, как и с различными накладными элементами конструкции.

Привод для автоматических распашных ворот из профнастила

Полезные советы

Пара советов, которые стоит взять на заметку домашнему мастеру:

  1. Можно дополнить ворота сеткой из металла, которая располагается в виде окошка в нижней части (по длине) ворот. Это даст снижение парусности и значительно облегчит ручное открывание в случае выпадения снега. Рекомендуемый размер сектора: десятая часть по отношению к высоте ворот.
  2. Также можно «поднять» ворота на 20 см от грунта, а просвет прикрыть планкой, которую можно снимать, чтобы беспрепятственно открывать створки в снежную погоду.

Готовые варианты ворот из профнастила

Предлагаем ознакомиться с фото готовых вариантов ворот из профилированного листа, выполненных умельцами своими руками.

Пример ворот из профнастилаКак выглядят ворота из профнастилаВнешний вид ворот из профнастилаГотовый вариант ворот из профнастила

Также читайте: Какой профнастил выбрать для кровли?

Теперь вы знаете, как делать ворота своими руками из профнастила и сможете смело воплотить эту идею в жизнь, внимательно прочитав инструкцию и подготовив все необходимо для старта работ. Рекомендуем вдохновиться работами других мастеров и владельцев приусадебных участков, возможно, даже пообщаться с ними и задать интересующие вопросы, всегда помня народную мудрость: «Семь раз отмерь – один раз отрежь», особенно, учитывая стоимость всех материалов.

Главное – не ошибиться в расчетах и выполнить сварочные работы предельно аккуратно, чтобы получить жесткий и надежный каркас, который прослужит вам на даче или в частном доме долгие годы.
