Владельцы частных домов часто собирают различные самоделки, среди которых и печь буржуйка. Основные отличия этой печки от других типов в том, что она быстро нагревается и остывает, поэтому используется в узкой сфере – в основном в гараже или на даче, там, где внешний вид отопительного сооружения не слишком важен.

Буржуйка своими руками – простая и эффективная печка

Из нашего руководства вы узнаете, как сделать буржуйку своими руками – какие материалы и инструменты понадобятся, и какой фронт работ предстоит.

Что такое буржуйка?

Когда речь идет о самодельных буржуйках, многие представляют что-то простое и малоэффективное. Потребляет как буржуй при абсурдной конструкции, еще и небезопасна – считают обыватели. На самом деле, первые буржуйки создавали технически грамотные люди, соблюдая важные технические принципы.

Если самодельная буржуйка и использует много топлива, то лишь при неправильной конструкции. Первые буржуйки создавали настоящие теплотехники – в Канаде, Швеции, Финляндии, а уже после тренд распространился по всему миру и дошел до нас.

В чем же принцип и особенность работы буржуйки? Все в правильном соотношении диаметра и объема топки, которая позволяет дымовым газам сделать несколько оборотов внутри печи, прежде чем покинуть ее. Соотношение должно быть таким: диаметр в миллиметрах должен быть больше объема (в литрах) строго в 2,7 раза. Например, в модели «Гном» объем составляем 40 литров, если произвести необходимые арифметические вычисления, получаем 106 мм, поэтому установка на печь трубы с диаметром в 110 мм решает вопрос с отводом дыма.

Если печной прибор оборудован горизонтальными дымовыми каналами, а в конструкции есть решетка-колосник, то объем топки рассчитывается от решетки до первого верхнего канала.

Также на эффективность работы буржуйки влияет экранирование и правильно установленный дымоход.

Примеры разных буржуек

Перед домашним умельцем стоит широкий выбор – из чего можно сделать буржуйку. Вариантов – масса, поэтому, если стоит задача сэкономить и использовать «то, что под рукой», выбирайте подходящий вариант из предложенных ниже видов.

Из металла

Буржуйку из металла своими руками делают те, у кого отличный опыт сварочных работ. Для сборки такой печи понадобится листовой металл, стальные уголки, металлическая трубка и труба, диаметром до 180 мм. В ходе работ получается прямоугольная печь с поддувалом и топочной на одной стороне. Внутреннее пространство конструкции распределяется между дымооборотом, топкой и зольником.



Буржуйка из металла своими руками

Из бойлера

Да-да, из старых водонагревателей также делают буржуйки. Как из старых «титанов», так и из современных, но отслуживших свое приборов. Правда, во втором случае, металл будет в разы тоньше, поэтому есть вероятность, что такая печка не будет долговечной. Также много возни с распилом и удалением лишних деталей. Впрочем, если сломанный бойлер точно не хочется просто выбрасывать или утилизировать, то почему бы и не сделать буржуйку из бойлера, например, для гаража.

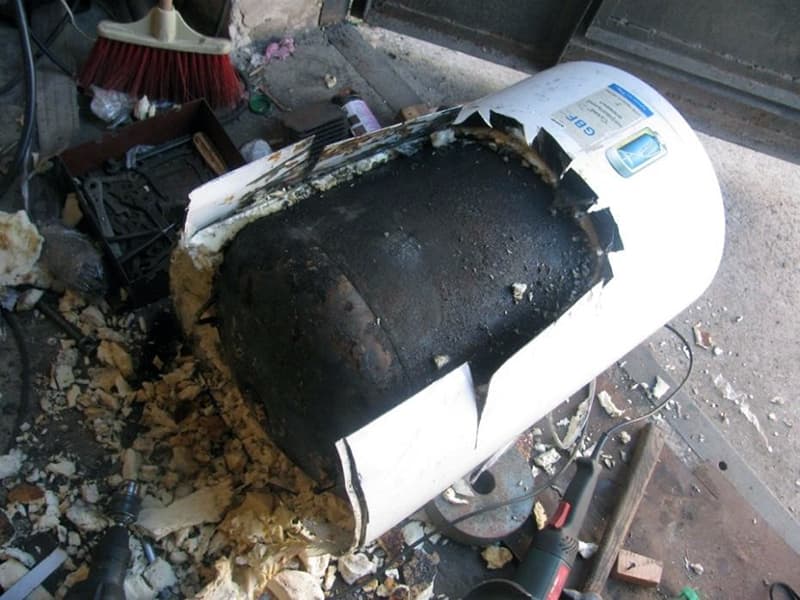

Буржуйка из бойлера своими рукамиПример буржуйки из бойлера

Из баллона

Хорошая идея для небольшой печки – это дать вторую жизнь газовому баллону. Вам нужен сварочный аппарат, болгарка и дрель, 1 или 2 баллона, чугунные дверцы для печи, лист металла, трубы, колосник или арматура для изготовления колосниковой решетки. Буржуйка из газового баллона – одна из самых популярных и востребованных конструкций.

Буржуйка из баллона своими руками

Похожая конструкция у печки из бочки – такое «добро» также легкодоступный материал, с которым нетрудно работать при конструировании.

На отработке

Буржуйка на отработке особенно популярна среди автовладельцев – такие печи часто устанавливают в гараж. В конструкцию входят два резервуара, которые соединены трубой и дымоход.

Буржуйка на отработке своими руками

Из кирпича

Буржуйка на дровах или угле может намного превысить собственный КПД. Оборудуется кирпичным экраном (нужен специальный кирпич). Между кирпичом и самой печкой, остается расстояние в 10-15 см, также по желанию, можно обложить и дымоход.

Кирпичная кладка – это плюс к безопасности, т.к. кирпичи дополнительно защищают окружающие предметы от пожара.

Можно изначально выложить всю печку только из кирпича, но трудоемкость процесса и стоимость огнеупорного кирпича – существенные недостатки такой затеи.

Буржуйка из кирпича своими руками

Из автомобильных дисков

Если бы конструкторы первых буржуек знали, из чего наши люди начнут их делать, они бы не поверили. Да, нередко печь сооружают из дисков для автомобиля. Это дешевый вариант (можно брать старые ненужные диски), отличается прочностью, длительным сроком службы, высокой термостойкостью, быстротой нагрева, отсутствием ограничений по размеру и высоким КПД до 85%. Среди минусов неспособность копить и сохранять тепло (что, в принципе, характерно этому типу печи), требуют высокого дымоотвода и регулярной чистки.

Буржуйка из автомобильных дисков своими руками

На опилках

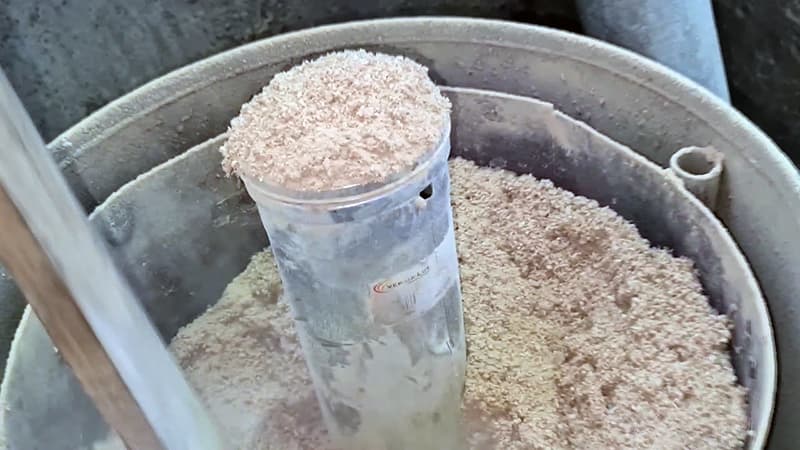

Буржуйка на опилках своими руками

Обычно буржуйки на опилках – это печи длительного горения. Самые простые варианты делают из двух бочек на 100 и 200 литров. Это один из самых дешевых вариантов, без требований к качеству топлива. Недостаток только в том, что горючее нельзя добавить «на ходу», во время непосредственной работы. Никаких хитростей в принципе работе здесь нет – можете посмотреть подробности в этом видео:



Схемы буржуек

Перед тем, как сделать буржуйку своими руками, важно изучить проверенные чертежи и схемы. Мы подобрали варианты различных схем на выбор.

Схема дачной буржуйкиСхема устройства буржуйки для изготовленияИз чего состоит буржуйкаПринцип нагревания воздуха в буржуйкеСхематическое устройство и комплектация буржуйкиСхематическое изображение деталей печки буржуйкиРазмеры и параметры деталей для печки буржуйкиСхематическое изображение буржуйки из автомобильных дисков

Так выглядит схема для печи с водяным контуром (водяной рубашкой):

Схема буржуйки с водяным контуром

Как сделать буржуйку?

Разберем этапы изготовления буржуек из различных материалов – ознакомьтесь со сложностью предстоящих работ, чтобы определиться из чего и как вы будете собирать печь.

Делаем буржуйку из баллона

Чтобы сделать буржуйку своими руками из баллона, подготовьте такие инструменты:

  • рулетку, маркер или мел для разметок;
  • сварочный инвертор;
  • болгарку и отрезные диски;
  • дрель и сверла;
  • молоток, пассатижи и зубило;
  • щетку по металлу.

А также запаситесь всеми необходимыми материалами:

  • сам баллон;
  • лист металла;
  • дверцы;
  • трубу для дымохода;
  • колосник или толстые металлические прутья – из них вы изготовите не только колосник, но и ножки будущей конструкции.
Перед тем, как приступить к работе, откройте вентиль баллона на 12 часов для проветривания. Также можно очистить баллон водой (залить и вылить после вырезания отверстия).

Очистка баллона новой буржуйки водой

Пошаговое изготовление вертикальной модели:

  1. Поставьте баллон вертикально, освободите горловину и сделайте разметку. Разметка горловины баллона для изготовления буржуйкиРазметка дверцы на баллоне для буржуйки
  2. Отрежьте намеченные участки с помощью болгарки. Отрезание отмеченных участков баллона болгаркой
  3. Изготовьте колосниковую решетку, приварив в отмеченных местах приготовленные отрезки арматуры. Колосниковая решетка для буржуйки
  4. Приварите к баллону петли для навески дверей. Приваривание петель для навесной дверцы буржуйки
  5. Оборудуйте щеколды для безопасности и повышения КПД.
  6. Приварите трубу – сверху или сбоку.

Если вы выбрали горизонтальную конструкцию, то позаботьтесь о ножках, на которых она будет стоять. Также в баллоне должно быть два отверстия: квадратное для дверцы и круглое для дымоходной трубы. Вместо колосника в дне достаточно просверлить ряд отверстий, а ниже приварить емкость, в которую будет собираться зола. Последний этап изготовления – навеска дверцы и установка дымоотвода.

Пример готовой буржуйки своими руками

Дополнительно буржуйку можно оборудовать варочной панелью, которую нетрудно сделать из листа металла. Тогда у вас получится плита-буржуйка с расширенным функционалом.



Как изготовить печь на опилках

Как изготовить печку буржуйку на опилках

Проще всего собрать печь длительного горения, которая будет работать на дешевом топливе – опилках, из обычной металлической бочки. Для этого нужно:

  1. Срезать верхнюю крышку – из нее же и сделать съемную крышку (нарастить по периметру бортики, а сверху приварить ручки для удобства).
  2. Из листа металла, толщиной 3-4 мм вырезать круг, который будет чуть меньше диаметра самой бочки. В готовом круге сделать сквозное отверстие в диаметре около 10 см. Круг вставить в емкость и приварить его к стенкам, не доходя до дна 15-20 см.
  3. Далее – подготовка трубы (конуса горения). Она должна быть конусной со средним диаметром около 10 см (нижний край 10 см, верхний 12-15 см). По длине труба должна быть выше бочки на 10-15 см. Изготовить конус проще всего из листового металла. Подготовка трубы для буржуйки
  4. Ниже приваренного листа металла в емкости нужно прорезать окошко (поддувало), а в верхней части прорезать отверстие для дымохода, приварить дымоход.
  5. Приварить ножки ко дну – и печь готова! Схема сборки буржуйки на опилках

А это вариант из двух бочек:



Кирпичная буржуйка

Буржуйка, выложенная полностью из кирпича – затратный и трудоемкий процесс, требующий навыков и материалов. Да и от буржуйки у такой печи остается только одна труба – в остальном технология меняется, становится дороже и сложнее.

Поэтому, проще будет обложить готовую печку огнеупорным кирпичом. Этот вариант востребован в банях и саунах – для максимальной безопасности при обращении с отопительным оборудованием.

Объемы и сложность работ можете оценить в этом видео:



Как увеличить КПД печи?

Стандартная буржуйка хороша простотой изготовления, но плоха своими недостатками, которые можно нивелировать, если усовершенствовать свою самоделку – предлагаем изготовить мощную буржуйку своими руками!

Самые распространенные методы реновации – это создание режима медленного горения, оборудование системы дожига газов и установка жаропрочной облицовки на внутренних стенках. К тому же, повысить качественные показатели печи можно с помощью увеличения площади теплоотдачи – в этих целях на печь приваривают трубы и добавляют в конструкцию вентилятор, которые прогоняет по этим трубам воздух.

Дополнительные трубы буржуйки для увеличения КПД

Печь с увеличенной закладкой топлива

Такая модель делается на основе горизонтальной прямоугольной буржуйки на устойчивых ножках. Ее необходимо укомплектовать кассетой из глухого герметичного цилиндра – это дополнение существенно повысит КПД.

К кассете высотой около 40 см необходимо приварить фланец. Затем установить цилиндр в конфорочное отверстие таким образом, чтобы край опустился на 5-10 мм ниже печной плиты. Для удобства установки цилиндра, к нему приваривают ручки.

Схема буржуйки с увеличенной закладкой топлива

Буржуйка длительного горения «Бубафоня»

Еще один способ увеличить КПД – замедлить горение, ограничив поступление воздуха в топку. Такие модернизации можно встретить в моделях «Бубафоня» и «Филиппинка». Вариант подходит только для нежилых помещений и работает исключительно  на мелких дровах, щепе и опилках – крупные и сырые дрова недопустимы. Чаще всего такие печки делают из старых бочек или баллонов.

Пример печки буржуйки Бубафоня

Модель с вторичным дожигом «Филиппинка»

Эта модель усовершенствована сразу дважды – в ней не только реализован принцип длительного горения, но и пиролиз. Состоит она из двух баллонов – один выступает камерой первичного горения, второй – вторичного горения.

Схема устройства буржуйки ФилиппинкаКак выглядит печь буржуйка Филиппинка



Итого, буржуйка – это идеальная печь для нежилых помещений: гаража, дачи, теплицы или хозяйственной постройки. Ее изготовление не требует особых материальных вложений, а  конструкция – особых навыков или инструментов.

Если у вас есть сварочный инвертор, болгарка и старый ненужный газовый баллон или бойлер, с нашими инструкциями вы уже знаете, как сварить буржуйку своими руками.  Соблюдайте технику безопасности, используйте средства индивидуальной защиты и удачных вам самоделок!
